การออกแบบเครื่องทำความร้อนแบบท่ออากาศส่งผลต่อความต้านทานการไหลของอากาศและแรงดันตกคร่อมภายในระบบ HVAC อย่างไร

การกำหนดค่าองค์ประกอบความร้อน

การกำหนดค่าองค์ประกอบความร้อนภายใน เครื่องทำความร้อนท่ออากาศ มีบทบาทสำคัญในการกำหนดความต้านทานการไหลของอากาศและแรงดันตกคร่อม องค์ประกอบความร้อนที่อัดแน่นหรือมีระยะห่างกันอย่างใกล้ชิดจะสร้างสิ่งกีดขวางทางกายภาพที่จำกัดการเคลื่อนที่ของอากาศ ทำให้พัดลมของระบบ HVAC ทำงานโดยใช้กำลังที่สูงกว่าเพื่อรักษาระดับการไหลของอากาศที่ต้องการ ในทางกลับกัน การออกแบบคอยล์เปิดหรือองค์ประกอบความหนาแน่นต่ำช่วยให้อากาศผ่านได้มากขึ้น ลดการอุดตัน และลดความต้านทานให้เหลือน้อยที่สุด การวางแนวขององค์ประกอบที่สัมพันธ์กับทิศทางการไหลของอากาศยังส่งผลต่อพฤติกรรมแอโรไดนามิกด้วย องค์ประกอบที่อยู่ในแนวเดียวกับการไหลของอากาศมักจะสร้างความปั่นป่วนน้อยกว่าการจัดวางในแนวตั้งฉาก รูปทรงขององค์ประกอบ (แบบเกลียว ครีบ แบบท่อ หรือแบบแถบ) มีอิทธิพลต่อประสิทธิภาพการถ่ายเทความร้อนและลักษณะการไหลของอากาศ การกำหนดค่าองค์ประกอบความร้อนที่ออกแบบมาอย่างดีจะรักษาสมดุลเอาต์พุตความร้อนโดยมีการรบกวนการไหลเวียนของอากาศน้อยที่สุด ช่วยให้มั่นใจได้ถึงการถ่ายเทความร้อนที่มีประสิทธิภาพในขณะที่ยังคงรักษาประสิทธิภาพของระบบ และลดความเครียดทางกลในส่วนประกอบ HVAC

อัตราส่วนพื้นที่ว่าง (พื้นที่เปิด)

อัตราส่วนพื้นที่ว่างหมายถึงเปอร์เซ็นต์ของพื้นที่ว่างที่ไม่มีสิ่งกีดขวางเพื่อให้อากาศไหลผ่าน เครื่องทำความร้อนท่ออากาศ และเป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดที่ส่งผลต่อแรงดันตกคร่อม อัตราส่วนพื้นที่ว่างที่สูงขึ้นช่วยให้อากาศไหลผ่านโดยมีข้อจำกัดน้อยที่สุด ส่งผลให้สูญเสียแรงดันสถิตลดลงและประสิทธิภาพของระบบดีขึ้น เมื่อพื้นที่ว่างถูกจำกัดเนื่องจากส่วนประกอบโครงสร้างหรือองค์ประกอบความร้อนหนาแน่น ความเร็วการไหลของอากาศจะเพิ่มขึ้นผ่านช่องเปิดที่จำกัด ทำให้เกิดความปั่นป่วนและการสูญเสียแรงดันที่เพิ่มขึ้น สภาวะนี้อาจนำไปสู่การกระจายลมที่ไม่สม่ำเสมอและความร้อนสูงเกินเฉพาะจุดของส่วนประกอบเครื่องทำความร้อน จากมุมมองของการออกแบบระบบ การเลือกเครื่องทำความร้อนท่ออากาศที่มีอัตราส่วนพื้นที่ว่างที่เหมาะสมที่สุด ช่วยให้มั่นใจได้ว่าเครื่องทำความร้อนจะรวมเข้ากับระบบท่อได้อย่างราบรื่น โดยไม่เปลี่ยนแปลงคุณลักษณะการไหลของอากาศที่ออกแบบไว้อย่างมีนัยสำคัญหรือเพิ่มการใช้พลังงานของพัดลม



โครงเครื่องทำความร้อนและการออกแบบโครงสร้าง

กรอบโครงสร้างของ เครื่องทำความร้อนท่ออากาศ รวมถึงปลอก แท่งรองรับ ขายึด และการเสริมแรงภายใน ส่งผลโดยตรงต่อไดนามิกของการไหลของอากาศ ส่วนประกอบโครงสร้างที่เทอะทะหรือวางตำแหน่งไม่ดีจะขัดขวางกระแสลมและสร้างโซนปั่นป่วน ซึ่งเพิ่มความต้านทานและส่งผลให้แรงดันตกคร่อมสูงขึ้น การออกแบบโครงสร้างที่ปรับปรุงใหม่ซึ่งรวมเอาการรองรับตามหลักอากาศพลศาสตร์และการกีดขวางหน้าตัดน้อยที่สุด ช่วยรักษาสภาพการไหลของอากาศแบบราบเรียบและลดการสูญเสียพลังงาน ความสมบูรณ์ของโครงสร้างที่เข้มงวดเป็นสิ่งจำเป็นเพื่อป้องกันการสั่นสะเทือนหรือการเสียรูปภายใต้สภาวะการไหลของอากาศที่สูง เนื่องจากความไม่มั่นคงของโครงสร้างสามารถรบกวนรูปแบบการไหลของอากาศได้อีก การออกแบบเฟรมที่ได้รับการออกแบบมาอย่างดีจึงรับประกันความเสถียรทางกลในขณะที่ลดการรบกวนการไหลเวียนของอากาศและรักษาประสิทธิภาพของระบบ HVAC โดยรวม

ความเข้ากันได้ของขนาดท่อ

ความเข้ากันได้ของมิติที่เหมาะสมระหว่าง เครื่องทำความร้อนท่ออากาศ และระบบท่อ HVAC ถือเป็นสิ่งสำคัญในการรักษาการไหลเวียนของอากาศที่สมดุลและลดแรงดันตกคร่อม หากเครื่องทำความร้อนมีขนาดเล็กเกินไปเมื่อเทียบกับหน้าตัดของท่อ อาจสร้างข้อจำกัดหรือคอขวดที่เพิ่มความเร็วลมและแรงดันสถิตที่จุดติดตั้ง ในทางกลับกัน เครื่องทำความร้อนขนาดใหญ่อาจรบกวนรูปแบบการไหลเวียนของอากาศ ทำให้เกิดโซนหมุนเวียน การวน หรือการกระจายอากาศไม่สม่ำเสมอ การจับคู่ขนาดเครื่องทำความร้อนกับขนาดท่ออย่างแม่นยำช่วยให้มั่นใจได้ถึงการกระจายลมที่สม่ำเสมอทั่วทั้งองค์ประกอบความร้อน ลดความแปรผันของแรงดันเฉพาะจุด และป้องกันความไร้ประสิทธิภาพของระบบ การวางแนวการติดตั้งที่เหมาะสมก็มีความสำคัญเช่นกัน เนื่องจากการวางแนวที่ไม่ตรงภายในท่ออาจส่งผลให้มีความต้านทานการไหลของอากาศและความไร้ประสิทธิภาพในการปฏิบัติงานอีกด้วย

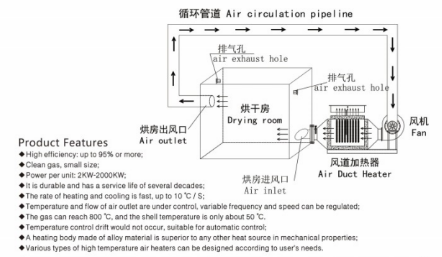

型号 内腔尺寸 出风口径 接线组数 连接风机
มม มม 型号 功率 (กิโลวัตต์)
เอ็กซ์ทีเอฟดี-180 800×750×500 DN400 4 4-72离ART风机 4.5เอ 7.5kW-2P
XTFD-200 800×750×500 DN450 4 4.5เอ 7.5kW-2P
เอ็กซ์ทีเอฟดี-250 1,000×750×600 DN500 5 4.5เอ 7.5kW-2P
เอ็กซ์ทีเอฟดี-300 1200×750×600 DN500 6 4.5เอ 7.5kW-2P
เอ็กซ์ทีเอฟดี-350 900×800×900 DN500 7 5A 15kW-2P
XTFD-400 1,000×800×900 DN600 8 5A 15kW-2P
เอ็กซ์ทีเอฟดี-450 1100×800×900 DN600 9 5A 15kW-2P
XTFD-500 1200×800×900 DN600 10 5A 18.5kW-2P
เอ็กซ์ทีเอฟดี-600 1400×1000×1000 DN600 12 Y5-47锅炉风机 6ซี 18.5kW-2P
เอ็กซ์ทีเอฟดี-800 1800×1000×1000 DN600 16 6ซี 30kW-2P
XTFD-1000 2200×1000×1000 DN600 20 7ซี 30kW-2

ลักษณะพื้นผิวและวัสดุ

ลักษณะพื้นผิวและองค์ประกอบของวัสดุของ เครื่องทำความร้อนท่ออากาศ มีอิทธิพลต่อความต้านทานแรงเสียดทานที่เกิดจากการเคลื่อนที่ของอากาศ พื้นผิวที่หยาบหรือไม่สม่ำเสมอจะเพิ่มแรงเสียดทานของชั้นขอบเขต และสร้างความปั่นป่วนขนาดเล็ก ซึ่งทำให้เกิดการสูญเสียแรงดันเพิ่มเติม ในทางตรงกันข้าม พื้นผิวเรียบและตกแต่งอย่างเหมาะสมจะช่วยลดแรงเสียดทานของอากาศและช่วยให้การไหลเวียนของอากาศมีประสิทธิภาพมากขึ้น การเลือกใช้วัสดุยังส่งผลต่อการขยายตัวเนื่องจากความร้อน ความต้านทานการกัดกร่อน และความสมบูรณ์ของพื้นผิวในระยะยาว พื้นผิวที่เสื่อมสภาพหรือสึกกร่อนอาจเพิ่มความหยาบเมื่อเวลาผ่านไป และค่อยๆ เพิ่มความต้านทานการไหลของอากาศ วัสดุคุณภาพสูงและการปรับสภาพพื้นผิวจึงไม่เพียงแต่ช่วยให้มีความทนทานเท่านั้น แต่ยังช่วยรักษาประสิทธิภาพตามหลักอากาศพลศาสตร์ที่ยั่งยืนตลอดอายุการใช้งานของเครื่องทำความร้อนอีกด้วย

ขีดจำกัดการออกแบบความเร็วลม

ทุกๆ เครื่องทำความร้อนท่ออากาศ ได้รับการออกแบบทางวิศวกรรมให้ทำงานภายในช่วงความเร็วลมที่กำหนด ซึ่งส่งผลกระทบอย่างมากต่อแรงดันตกและประสิทธิภาพของระบบ เมื่อความเร็วการไหลของอากาศเกินขีดจำกัดการออกแบบ ความต้านทานจะเพิ่มขึ้นเนื่องจากแรงเสียดทานและความปั่นป่วนที่มากขึ้นเมื่ออากาศไหลผ่านชุดเครื่องทำความร้อน ส่งผลให้สูญเสียแรงดันที่สูงขึ้นและความต้องการพลังงานของพัดลมเพิ่มขึ้น ความเร็วลมต่ำมากเกินไปในขณะที่ลดแรงดันตกคร่อม อาจทำให้การกระจายความร้อนไม่เพียงพอและองค์ประกอบความร้อนอาจร้อนเกินไป การรักษาการไหลเวียนของอากาศภายในช่วงความเร็วที่แนะนำของผู้ผลิตทำให้มั่นใจได้ถึงประสิทธิภาพการถ่ายเทความร้อนที่เหมาะสม การทำงานที่เสถียร และผลกระทบน้อยที่สุดต่อคุณลักษณะความดันของระบบ HVAC โดยรวม
