สำรวจโลกแห่งหน้าแปลน

ในด้านอุตสาหกรรม หน้าแปลนเป็นองค์ประกอบสำคัญของการเชื่อมต่อท่อและอุปกรณ์ และในโลกของหน้าแปลน มาตรฐานสาม GB, JB, HG ถือเป็นแนวทางที่ไม่สามารถละเลยได้ ในเวลาเดียวกัน หน้าแปลนประเภทต่างๆ เช่น หน้าแปลนเชื่อมแบบแบน หน้าแปลนเชื่อมแบบคอแบน หน้าแปลนแบบเชื่อมซ็อกเก็ต หน้าแปลนแบบเชื่อมชนคอ และฝาครอบหน้าแปลน เป็นทางเลือกที่หลากหลายสำหรับงานวิศวกรรม Sinton จะเจาะลึกมาตรฐานและประเภทเหล่านี้ รวมถึงชื่อรหัสที่เกี่ยวข้อง เพื่อเผยให้เห็นโลกแห่ง Flanges อันมีสีสันสำหรับคุณ

ก่อนอื่น เรามาดูมาตรฐานหลักสามประการของ GB, JB และ HG กัน GB เป็นมาตรฐานแห่งชาติ JB คือมาตรฐานกระทรวงเครื่องจักร HG คือมาตรฐานอุตสาหกรรมเคมีของกระทรวง มาตรฐานทั้งสามนี้ให้บริการในด้านต่างๆ กัน ทำให้มั่นใจได้ว่าหน้าแปลนจะถูกนำมาใช้อย่างแพร่หลายในทุกสาขาอาชีพ มาตรฐาน GB ได้รับการยอมรับอย่างกว้างขวางในโครงการวิศวกรรมโดยมีอำนาจระดับชาติ มาตรฐาน JB มุ่งเน้นไปที่วิศวกรรมเครื่องกลมากกว่า และมาตรฐาน HG มีบทบาทสำคัญในอุตสาหกรรมเคมี การทำความเข้าใจมาตรฐานเหล่านี้ช่วยให้วิศวกรมีข้อมูลในการตัดสินใจตามความต้องการเฉพาะได้

ต่อไปเรามาดูประเภทของหน้าแปลนกัน หน้าแปลนเชื่อมแบบแบน หน้าแปลนเชื่อมคอ หน้าแปลนเชื่อมซ็อกเก็ต หน้าแปลนเชื่อมชนคอ และฝาครอบหน้าแปลน แต่ละประเภทมีลักษณะเฉพาะและสถานการณ์การใช้งานของตัวเอง

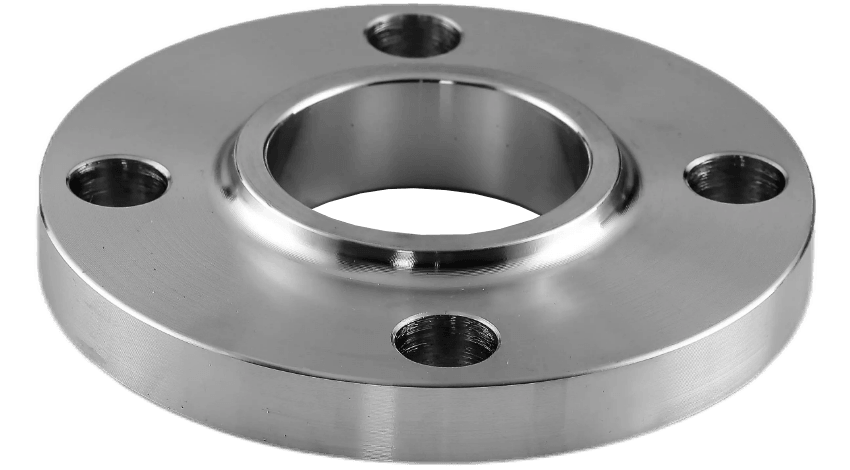

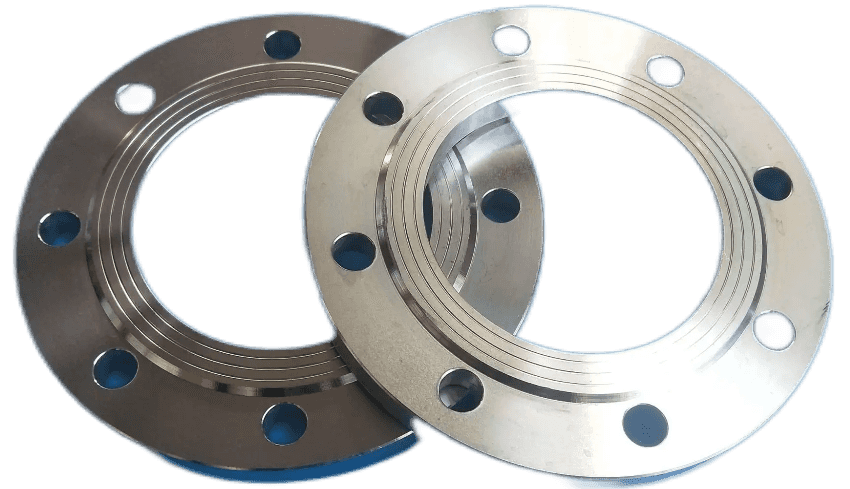

หน้าแปลนเชื่อมแบบแบน: หน้าแปลนเชื่อมแบบแบนเรียกอีกอย่างว่าหน้าแปลนเชื่อมแบบตัก การเชื่อมต่อของหน้าแปลนแบบเชื่อมแบบแบนและท่อคือการสอดท่อเข้าไปในรูด้านในของหน้าแปลนไปยังตำแหน่งที่เหมาะสม จากนั้นจึงทำการเชื่อมแบบตัก ข้อดีของมันคือ ว่าการเชื่อมประกอบได้ง่ายกว่าและราคาถูกจึงนิยมใช้กันอย่างแพร่หลาย ตามการคำนวณความดันภายใน ความแข็งแรงของหน้าแปลนเชื่อมแบบแบนอยู่ที่ประมาณสองในสามของหน้าแปลนเชื่อมแบบสัมพัทธ์ และอายุความล้าประมาณหนึ่งในสามของหน้าแปลนเชื่อมแบบชน ดังนั้นหน้าแปลนเชื่อมแบบแบนจึงเหมาะสำหรับระบบท่อที่มีระดับแรงดันค่อนข้างต่ำและความผันผวนของแรงดัน การสั่นสะเทือน และการกระแทกไม่รุนแรง (ข้อดี : เหมาะสำหรับงานวิศวกรรมทั่วไป ติดตั้งง่าย ต้นทุนต่ำ)

หน้าแปลนเชื่อมแบบคอแบน: หน้าแปลนแบบเชื่อมแบบคอเป็นแบบเดียวกับหน้าแปลนแบบเชื่อมแบบแผ่น และท่อเหล็ก อุปกรณ์ท่อ ฯลฯ จะถูกแทรกเข้าไปในหน้าแปลนผ่านการเชื่อมเนื้อและอุปกรณ์หรือหน้าแปลนเชื่อมต่อท่อ หน้าแปลนเชื่อมแบบแบนพร้อมคอก็เป็นหน้าแปลนแบบเชื่อมแบบแบนเช่นกัน เนื่องจากมีคอสั้น จึงช่วยเพิ่มความแข็งแรงของหน้าแปลนและปรับปรุงแรงรับน้ำหนักของหน้าแปลน ดังนั้นจึงสามารถใช้กับผู้ผลิตอุปกรณ์ท่อแรงดันสูงได้ (ข้อดี: มีความแข็งแกร่งและการปิดผนึกที่ดี มักใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงและความดันสูง)

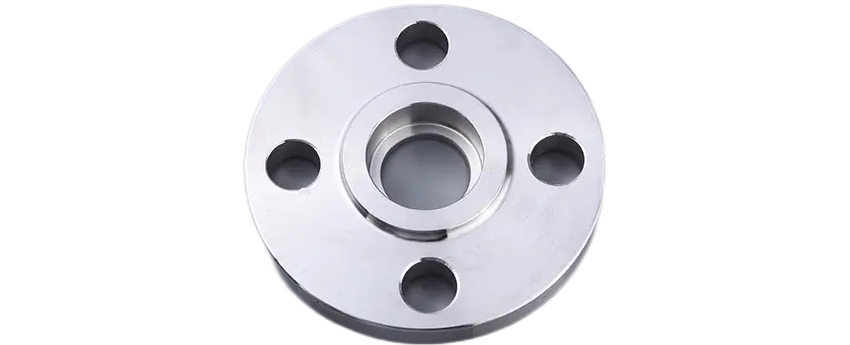

หน้าแปลนเชื่อมซ็อกเก็ต: หน้าแปลนเชื่อมซ็อกเก็ตเป็นหน้าแปลนที่มีปลายด้านหนึ่งและปลายอีกด้านของท่อที่เชื่อมด้วยสลักเกลียว มักใช้ในท่อที่มี PN≤10.0Mpa และ DN≤40 (ข้อดี: ติดตั้งง่าย เหมาะสำหรับระบบแรงดันต่ำ เป็นประเภทหน้าแปลนทั่วไปชนิดหนึ่ง);

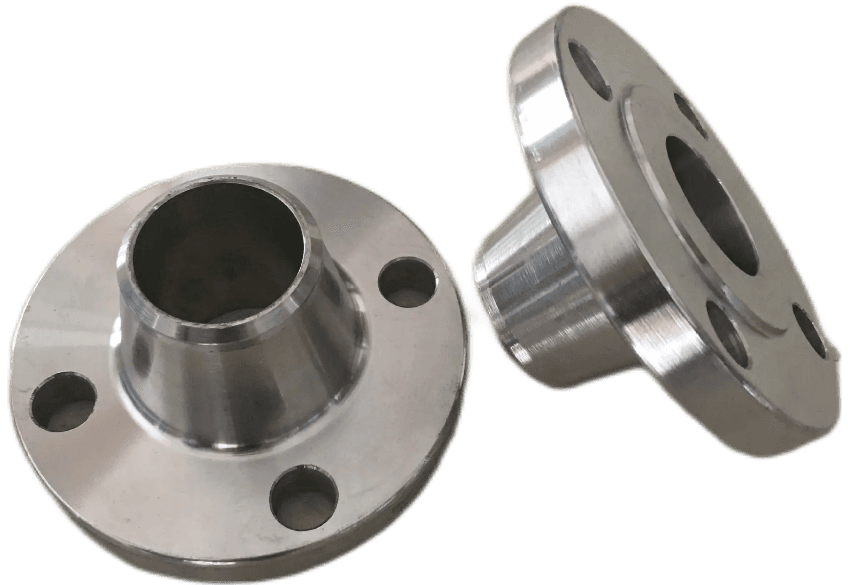

หน้าแปลนเชื่อมชนคอ: หน้าแปลนเชื่อมชนคอเรียกอีกอย่างว่าหน้าแปลนคอสูง มันแตกต่างจากหน้าแปลนอื่น ๆ ตรงที่มีคอสูงยาวและเอียงจากหน้าแปลนและการเชื่อมท่อกับหน้าแปลน ความหนาของผนังของส่วนนี้ของ คอสูงจะค่อยๆ เปลี่ยนไปเป็นความหนาของผนังตามทิศทางความสูง ปรับปรุงความไม่ต่อเนื่องของความเค้น จึงเพิ่มความแข็งแรงของหน้าแปลน หน้าแปลนเชื่อมชนคอส่วนใหญ่จะใช้ในสภาพการทำงานที่รุนแรง เช่น การขยายตัวทางความร้อนของท่อหรือโหลดอื่น ๆ เพื่อทำให้หน้าแปลนได้รับความเครียดมากขึ้น หรือการเปลี่ยนแปลงความเครียดซ้ำ ๆ หลายครั้ง ความดัน อุณหภูมิผันผวนอย่างมากไปป์ไลน์ และท่ออุณหภูมิสูง แรงดันสูง และอุณหภูมิต่ำต่ำกว่าศูนย์ (ข้อดี: เหมาะสำหรับสภาวะที่มีอุณหภูมิสูงและความดันสูง มีความต้านทานการกัดกร่อนได้ดี)

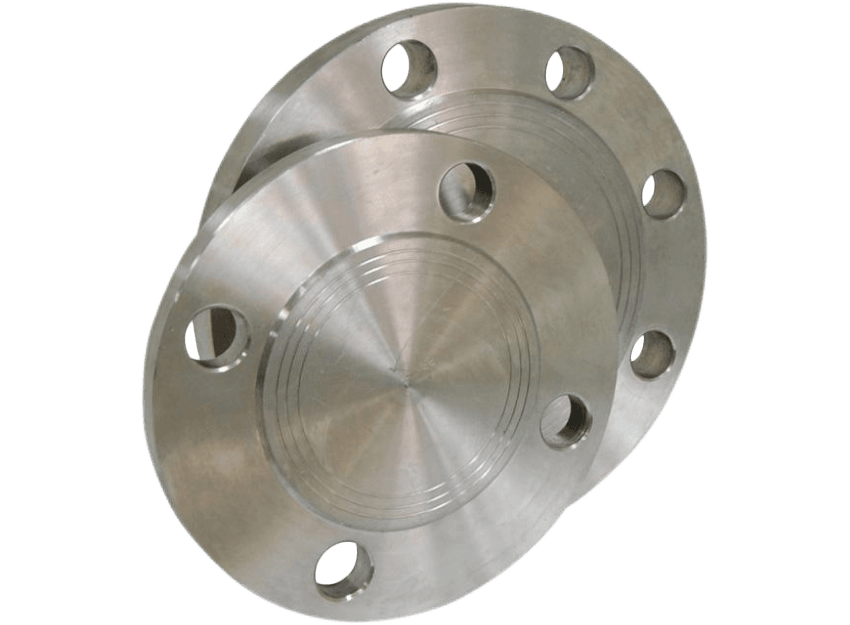

ฝาครอบหน้าแปลน: ฝาครอบหน้าแปลนเรียกอีกอย่างว่าหน้าแปลนตาบอด, แผ่นตาบอด เป็นหน้าแปลนไม่มีรูตรงกลางสำหรับซีลปลั๊กท่อ ฟังก์ชั่นเหมือนกับหัวเชื่อมและฝาลวด แต่สามารถถอดหน้าแปลนตาบอดและฝาครอบออกได้ตลอดเวลา และหัวเชื่อมไม่ได้เป็นเช่นนั้น การประยุกต์ใช้งานจริงในอุตสาหกรรมทำความร้อนในการเชื่อมท่อความร้อนหรืออุปกรณ์แลกเปลี่ยนความร้อนในการเชื่อมท่อแลกเปลี่ยนความร้อนถูกนำมาใช้มากขึ้น (ข้อดี: ใช้ปิดการเชื่อมต่อหน้าแปลน เพื่อป้องกันท่อและอุปกรณ์จากสภาพแวดล้อมภายนอก)

หน้าแปลนแต่ละประเภทมีชื่อรหัสที่สอดคล้องกัน ซึ่งเป็นภาษาทั่วไปของวิศวกร ความคุ้นเคยกับรหัสเหล่านี้ช่วยให้เลือกหน้าแปลนที่เหมาะสมได้รวดเร็วและแม่นยำยิ่งขึ้น ตัวอย่างเช่น รหัสหน้าแปลนภายใต้มาตรฐาน GB รหัสหน้าแปลนภายใต้มาตรฐาน JB และรหัสหน้าแปลนภายใต้มาตรฐาน HG ล้วนมีลักษณะเฉพาะของตัวเอง ซึ่งสะท้อนถึงประสิทธิภาพที่ดีในด้านของตน

ในโลกของหน้าแปลน มาตรฐาน GB, JB, HG สามมาตรฐานเป็นรากฐานที่มั่นคงสำหรับวิศวกรรม และหน้าแปลนประเภทต่างๆ ก็มีตัวเลือกมากมายสำหรับวิศวกร ด้วยความเข้าใจอย่างลึกซึ้งเกี่ยวกับมาตรฐานและประเภทเหล่านี้ วิศวกรจะมีความยืดหยุ่นมากขึ้นในการจัดการกับความท้าทายทางวิศวกรรม และรับประกันการทำงานของท่อและอุปกรณ์ที่ปลอดภัยและเชื่อถือได้ หน้าแปลนเชื่อมต่อทุกส่วนของโลกอุตสาหกรรมและกลายเป็นส่วนที่ขาดไม่ได้ของโครงการ
